產品描述

在計量交接導波管應用中進行高精度非接觸式液位測量

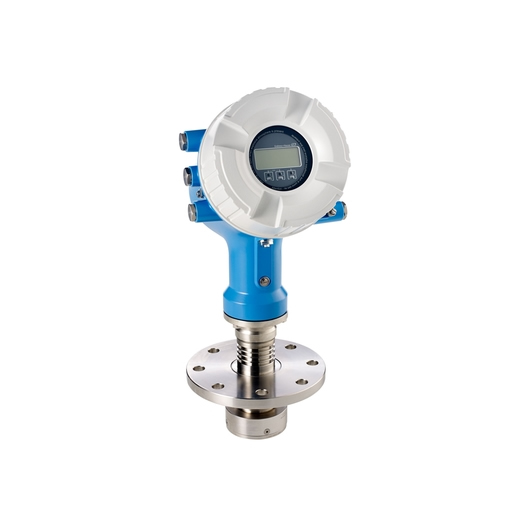

德國E+H公司（Endress+Hauser） – Micropilot NMR84可以在計量交接和庫存控制應用中測量，通過NMi和PTB認證。符合OIML R85和API 3.1B標準的相關要求。NMR84自由空間雷達帶平面天線，特別適用于導波管應用。 帶驗證跟蹤記錄的高級平面天線設計，消除了冷凝引起的測量問題。

產品規格參數

特點/應用：平面天線，6GHz：高精度罐體測量，最大量程為30 m

特點：計量交接物位測量

測量精度：最多0.5 mm

環境溫度

標準：-40…60°C

標定符合法規要求：-25…55°C

過程溫度：-40…150°C

過程壓力（絕壓）/最大過壓限定值：真空…..25 bar abs

主要接液部件：316L、PTFE

過程連接

法蘭：DN100/4″…DN300/12″

UNI法蘭：DN150/6″…DN300/12″

最大測量距離：40 m

遵循法規標定：30 m

電源/通信：85…264 VAC

通信

輸出：

現場總線：Modbus RS485、V1、HART、4…20mA模擬量輸出（Exi/ Exd）、繼電器輸出（Exd）

輸入：

4…20mA模擬量輸入（Exi/ Exd）、兩線制、三線制、四線制熱電阻輸入、數字量輸入（Exd，無源/有源）

證書和認證：ATEX、FM、IEC Ex、EAC

安全認證：Overfill protection WHG、SIL

設計認證：EN 10204-3.1、NACE MR0175、MR0103、AD2000

計量認證和證書：OIML、NMi、PTB

選項

冗余現場總線

鋁，帶涂層；或316L外殼

防護罩

應用限制：存在嚴重冷凝或粘附

優勢

硬件和軟件設計符合IEC 61508標準，最高安全性為SIL3 (在同構冗余系統中)

最高測量精度為±0.5mm，因此具有最高可靠性

設計符合國際計量法，例如：OIML R85和API MPMS標準

當?shù)睾蛧艺J證，例如：計量交接應用中的NMi認證或PTB認證

通過開放式協議簡便地連接至上層DCS系統中，安裝簡單，能夠進行無故障操作

獨一無二的平面天線設計，消除了冷凝粘附引起的測量誤差

應用領域

德國E+H公司 – Micropilot NMR84平面天線特別適用于導波管應用。

過程連接：法蘭

溫度：-40…+150°C

壓力：真空…+25 bar

最大測量范圍：40 m

測量精度：±0.5 mm

工作頻率：6 GHz

國際防爆保護和計量交接認證，WHG溢出保護、SIL認證
